A rendszerről

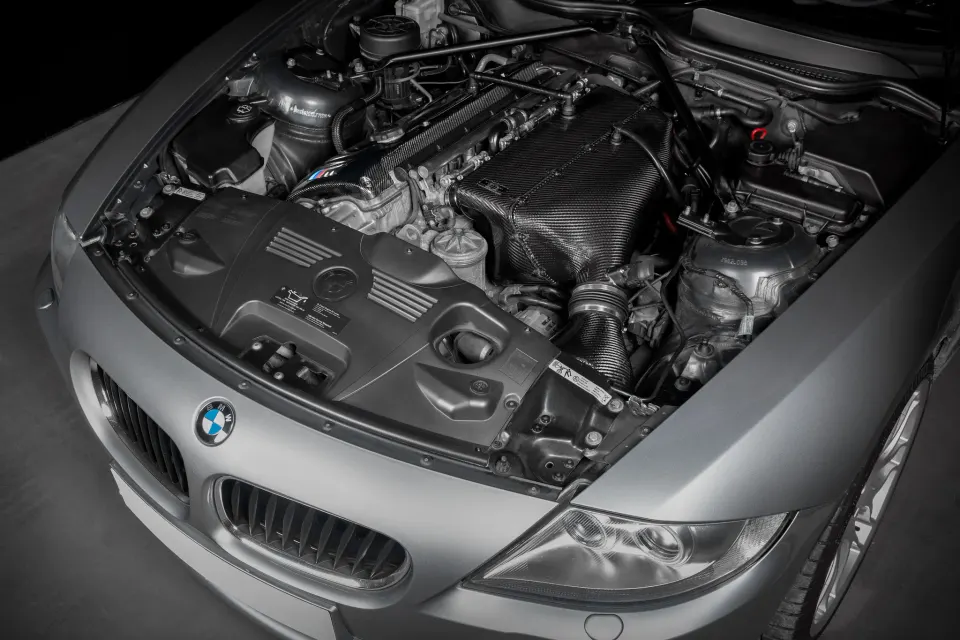

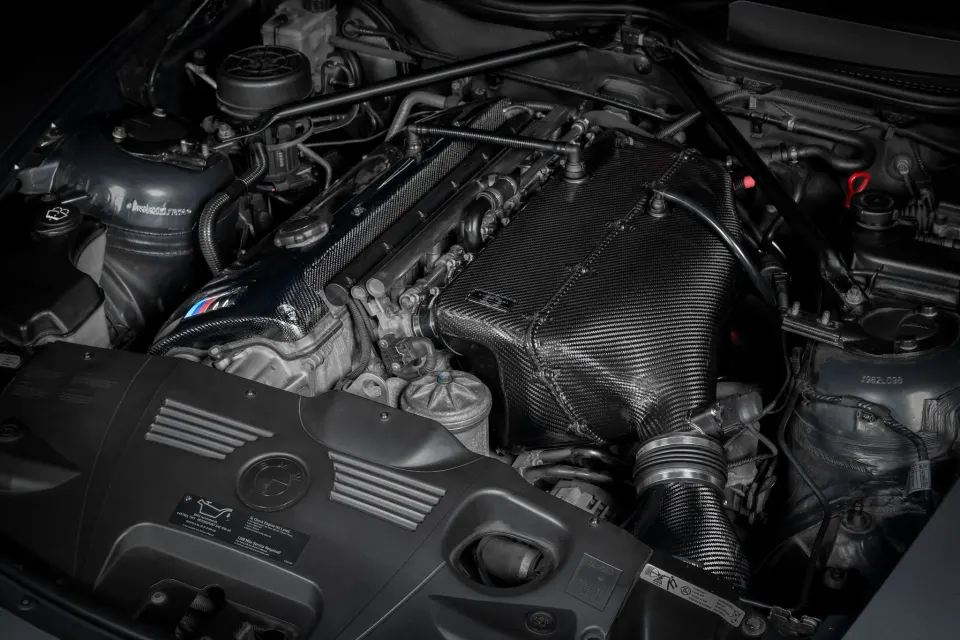

Világelsőként mutatjuk be az Eventuri Hybrid Airbox rendszert, egy új szívórendszer-megoldást a BMW E85 Z4M-hez. A rendszer a CSL légszűrőház agresszív, versenyautós hangját adja, a hagyományos szívórendszerek zökkenőmentes vezethetőségével és egyszerű, átalakítás nélküli beszerelésével.
Eddig azoknak a Z4M-tulajdonosoknak, akik a CSL légszűrőház hangjára vágytak, kompromisszumot kellett kötniük: a motort légtömegmérő nélkül kellett járatniuk. Ez gyakran drága motorvezérlő-átalakítással vagy szoftvermódosítással járt, és rontotta a gázreakciót és a vezethetőséget. Hibrid légszűrőházunk ezt a problémát oldja meg: szoftvermódosítás nélkül adja a CSL légszűrőház hangját és teljesítményét, egy hagyományos szívórendszer vezethetőségével és egyenletes teljesítményleadásával.
Mitől más az Eventuri?
A légszűrőház szabadalmaztatott karbon Venturi-házat használ, amely aerodinamikailag hatékony áramlási utat biztosít. Ez nem egy újabb kúpszűrő hővédő lemezzel, hanem egyedi kialakítás, amely a Venturi-hatásra épül, és egyenletes, örvénymentes áramlást tart fenn, így csökkenti a motor szívási ellenállását. A szűrőház működéséről a Technológia oldalon olvashatsz bővebben.
Teljesítmény
TELJESÍTMÉNYPADOS MÉRÉS
(Az E46 M3 légszűrőház eredményei láthatók.) Ezt a szívórendszert az angliai Dream Automotive független teljesítménypados mérésen tesztelte. A méréseket közvetlenül egymás után végezték a gyári légszűrőházzal összevetve, és mindkét konfigurációval több mérést futtattak. A mérések a teljes fordulatszám-tartományban egyenletes teljesítménynövekedést mutatnak. Ez annak köszönhető, hogy a levegő egyenletesebb úton jut át a szívórendszeren és a légszűrőházon a pillangószelepekig. Az úton ez részterhelésen és padlógázon is jobb gázreakciót jelent, az autó sokkal lelkesebben pörög fel a tiltásig.
Termékrészletek
Cikkszámok:
- EVE-Z4MABX-CF-INT : BMW Z4M hibrid karbon légszűrőház teljes karbon szívórendszerrel
Az Eventuri Z4M hibrid légszűrőház-rendszer mindent tartalmaz, ami a teljes plug and play beszereléshez kell: a légszűrőházat, a szívórendszert és a szellőzőcsöveket. Az E46 M3 változattal ellentétben a meglévő Z4M szívórendszert nem tudtuk újra felhasználni, mert a légszűrőház máshol helyezkedik el a motortérben, ezért a beépíthetőség érdekében újra kellett terveznünk a szívórendszert. A hibrid légszűrőház-rendszer számos alkatrészből áll, mindegyiket egy konkrét feladatra terveztük és a legmagasabb minőségben gyártjuk. Az alábbiakban bemutatjuk az egyes elemeket és a mögöttük álló tervezési elveket.

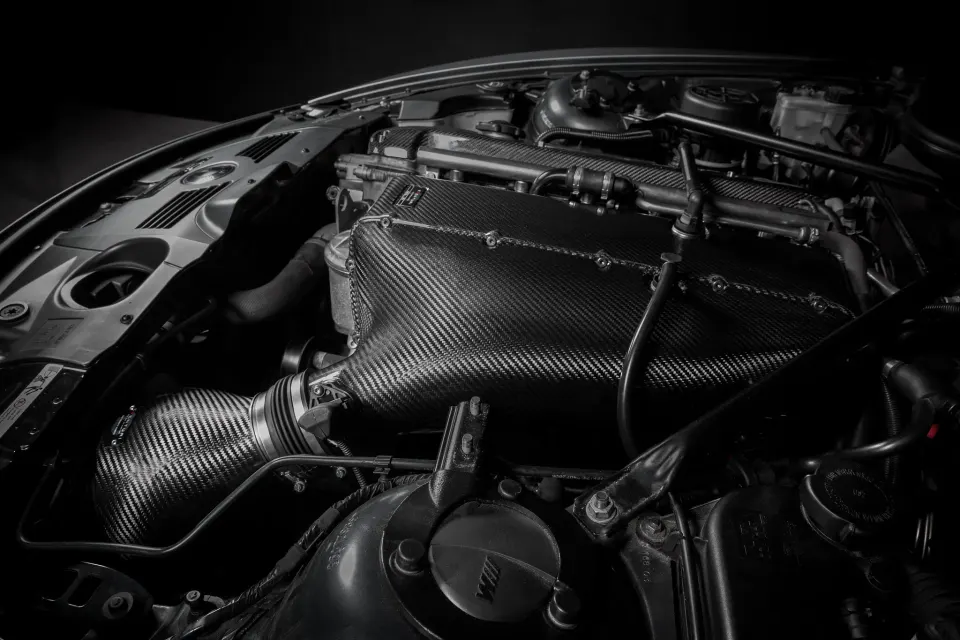

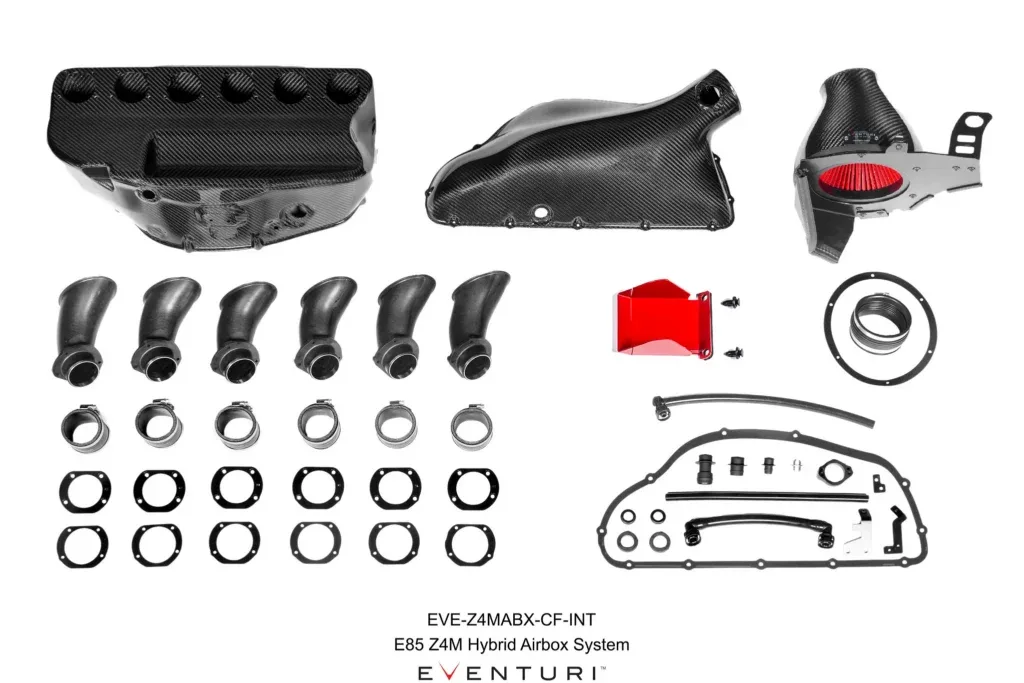

A teljes hibrid légszűrőház szívórendszerrel a következőkből áll:
- Karbon fő légszűrőház
- Karbon légszűrőház-szívótorok légtömegmérő-csővel
- Hőre lágyuló műanyagból fröccsöntött szívótölcsérek rozsdamentes acél merevítőgyűrűkkel
- Karbon szűrőház
- Egyedi, száraz, nagy átáramlású szűrő
- Hideglevegő-légbeömlő
- Rozsdamentes acél tartók és peremek
- CNC-megmunkált szellőzőcsatlakozók
- Egyedi, flexibilis EPDM csatlakozó
- Szilikon csatlakozók
- Forgattyúsház-szellőzőcső
- Kiegészítő vákuumcsövek
TELJES CSOMAG
Minden alkatrészt mellékelünk, ami a légszűrőház beszereléséhez és az autó forgalomba állításához szükséges. A CSL-stílusú légszűrőházakhoz általában további alkatrészek kellenek, például motorvezérlő-szoftver és szellőzőcsövek. Mivel a mi légszűrőházunk a gyári légtömegmérőt használja, nincs szükség utólagos szoftverre, a szellőzőcsöveket pedig mi adjuk. Íme a CSL-stílusú légszűrőházakhoz szükséges további alkatrészek költségének bontása. Az egyetlen szükséges kiegészítő az SMG-tartály áthelyező készlet.

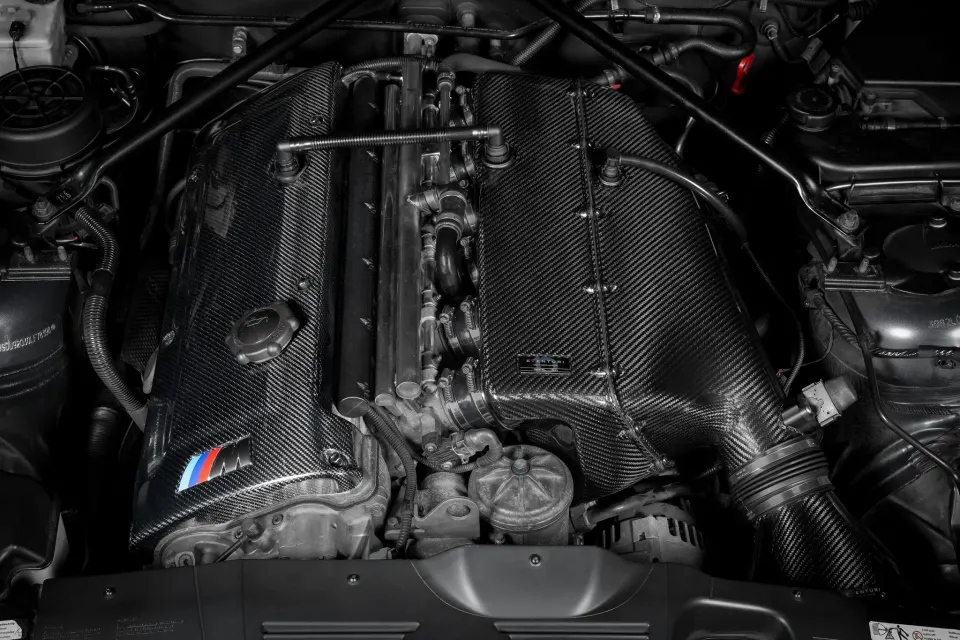

FŐ LÉGSZŰRŐHÁZ-EGYSÉG

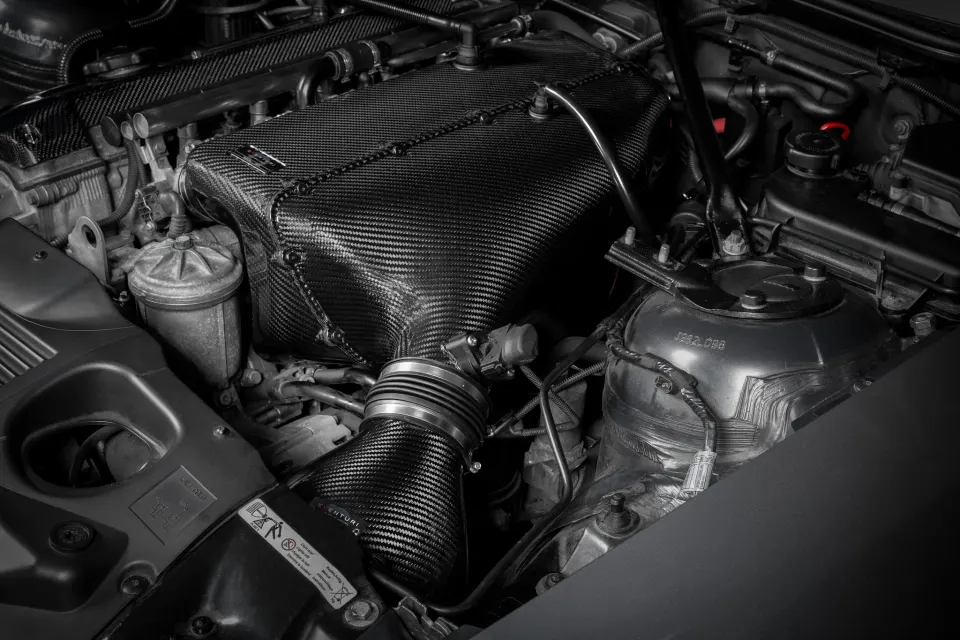

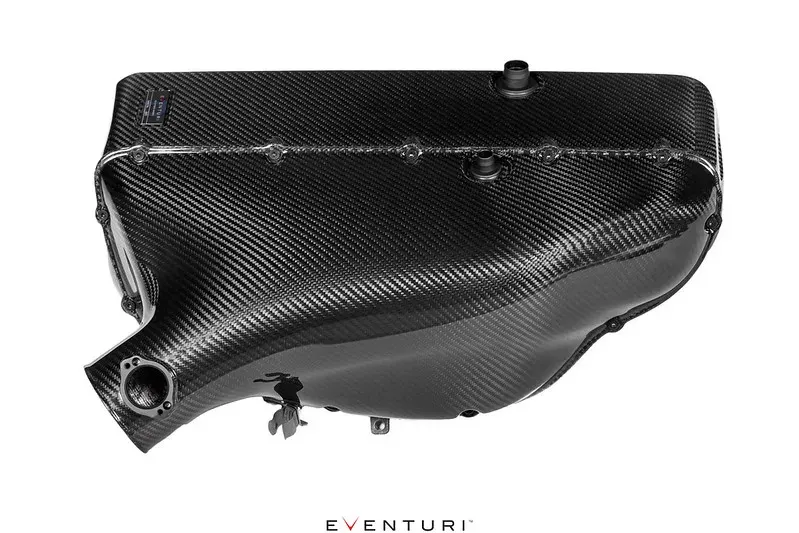

A fő légszűrőház-rész fogadja a 6 szívótölcsért és a szellőzőrendszer csatlakozóit. A pre-preg karbonból készült légszűrőházat úgy terveztük, hogy terhelés alatt rezonáljon, és visszaadja a sokak által áhított CSL-hangot. A kivitelezés egyik kihívása a szívótölcsérek és a légszűrőház közötti illesztés hosszú távú megbízhatósága volt. Ezt mechanikus rögzítőelemekkel és tömítésekkel oldottuk meg, amelyek légmentes zárást biztosítanak, és nem gyengülnek a hőciklusok és a rezgések hatására. Hasonló megoldást alkalmaztunk a szellőzőadaptereknél is.
A szívótölcsérek hőre lágyuló műanyagból készülnek. A gyártási eljárás pontos méretet és sima belső felületet biztosít az áramláshoz. Ez előnyösebb volt, mint mindegyiket karbonból készíteni, mert így minden szívótölcsér olyan pontos formát kap, amilyen karbonból nem érhető el. A szívótölcsérekre CNC-megmunkált rozsdamentes acél gyűrűket is tettünk, hogy ne deformálódjanak, amikor meghúzzák rajtuk a szilikon csatlakozókat.
A légszűrőház alulnézetből.

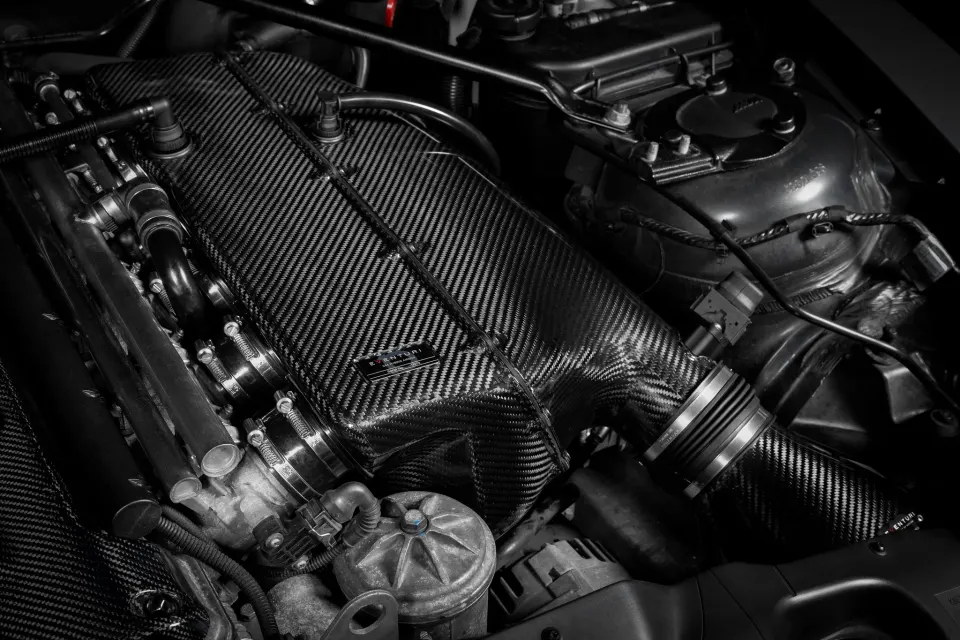

LÉGSZŰRŐHÁZ-FEDÉL (SNORKEL)
A légszűrőház fedele simán vezeti a levegőt a szívórendszertől a szívótölcsérek terébe. Ebben a részben kapott helyet a légtömegmérő-cső is, ahol a gyári szenzor egy CNC-megmunkált foglalatba rögzül. A fedél egyedi csavarokkal rögzül a fő légszűrőházhoz, amelyek műanyag rögzítőpatentokba vágnak menetet, így rezgés hatására sem lazulnak meg.
A fedél beömlő oldala, ide csatlakozik a szívórendszer.
CFD-VEL OPTIMALIZÁLVA A légszűrőház formáját több lépésben, CFD-szimulációkkal optimalizáltuk, hogy a szívótölcsérek elegendő levegőt kapjanak, és ne szenvedjenek levegőhiánytól a geometriai szűkületek vagy az örvénylés miatt.
Áramlási impulzusok az egyes szívótölcsérekben.

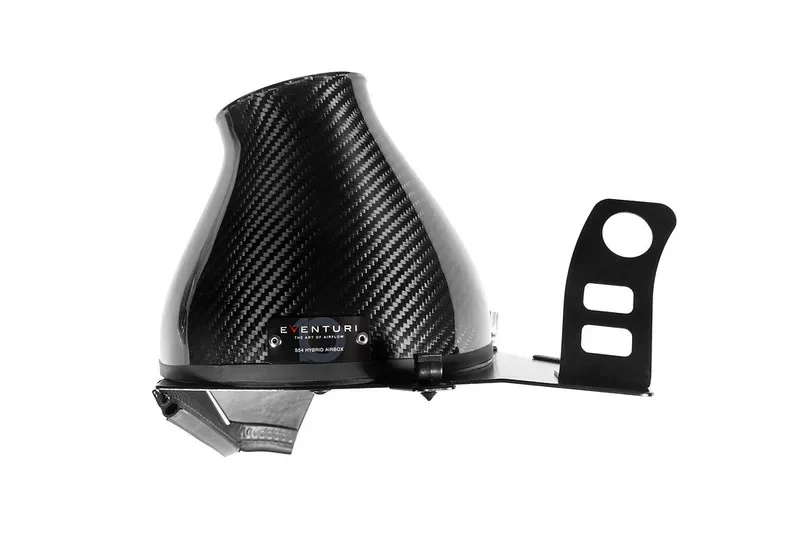

SZŰRŐHÁZ-EGYSÉG
A szűrőház egyedi, második generációs szűrőnkből, rozsdamentes acél tartóból és a szabadalmaztatott karbon Venturi-házból áll. A karbon ház körbeveszi a fordítva szerelt szűrőt, és egyenletesen vezeti a levegőt a szívókönyök felé. A konstrukció egyik kulcsa, hogy megszüntettük a gyári légszűrőház tekervényes áramlási útját, így csökkent a nyomásveszteség az egész rendszerben. Ez azt is biztosítja, hogy a levegő egyenletesen lépjen be a légszűrőház légtömegmérő-csöves szakaszába, és a szenzor hibamentesen működjön.

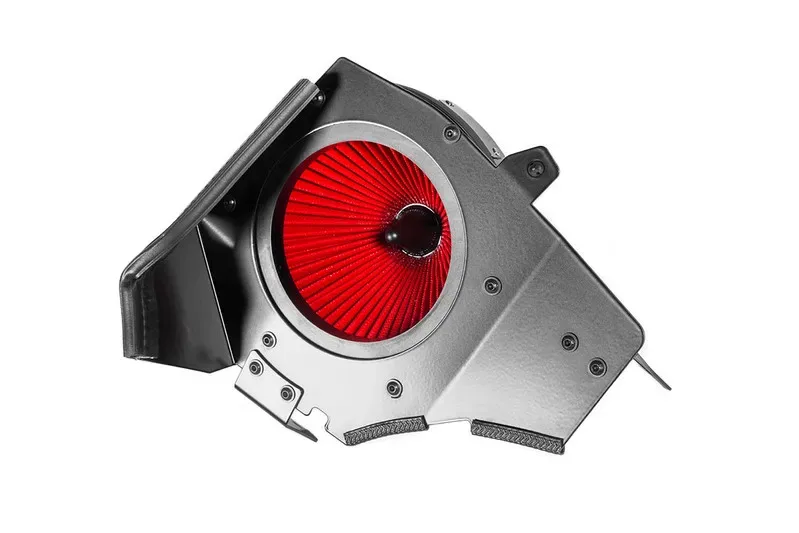

A szűrőház elölnézetből. Ezt a házat kifejezetten azért terveztük, hogy a karbon légszűrőház beépíthető legyen a Z4M-be.
SZABADALMAZTATOTT TECHNOLÓGIA
Szabadalmaztatott szűrőházaink keresztmetszete fokozatosan szűkül: körbeveszik a szűrőket, majd a csővezeték felé elkeskenyednek. Ez a geometria Venturi-hatást hoz létre, a levegő felgyorsul, miközben az áramlás egyenletes és örvénymentes marad. Olyan ez, mint egy nagy szívótölcsér. Az alábbi ábra összeveti szabadalmaztatott kialakításunkat egy hagyományos szívórendszerrel. Egyedi szűrőink segítik a levegő áramlását a házakon át, így a levegő egyenletes sebességprofillal lép ki belőlük. A részletekről a Technológia és a Szűrők oldalon olvashatsz bővebben.
HIDEGLEVEGŐ-LÉGBEÖMLŐ
A légbeömlő a környezeti levegőt közvetlenül a szűrő nyílásába kényszeríti. Egyszerűen a hűtőrács mögé pattintható, és hatékonyan elárasztja hideg levegővel a szívórendszer torkát. Olyan hatékony, hogy még egy kemény menet után is hideg tapintású marad az alumínium gallér a szívórendszer torkánál.
