A rendszerről

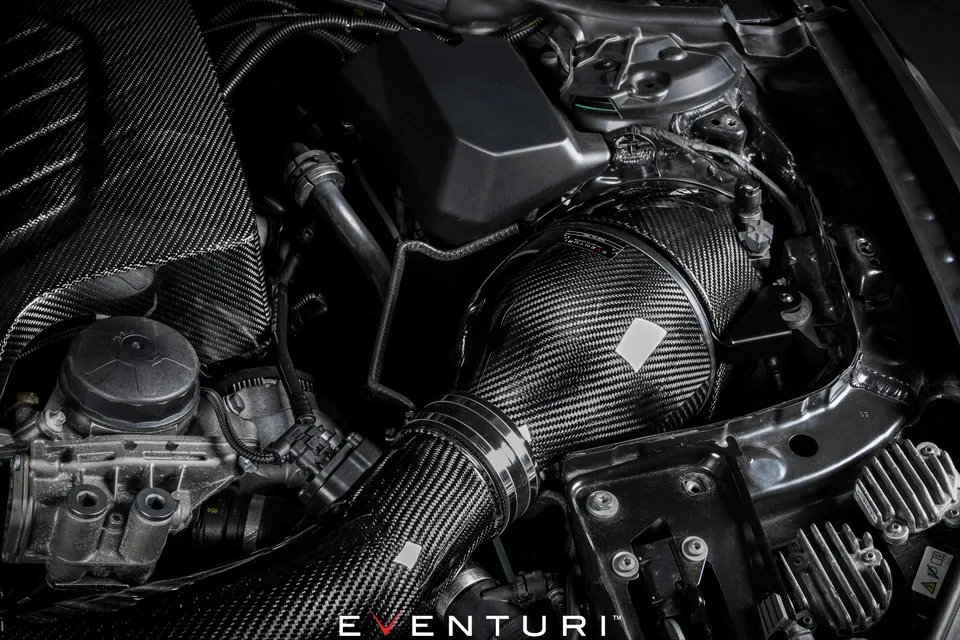

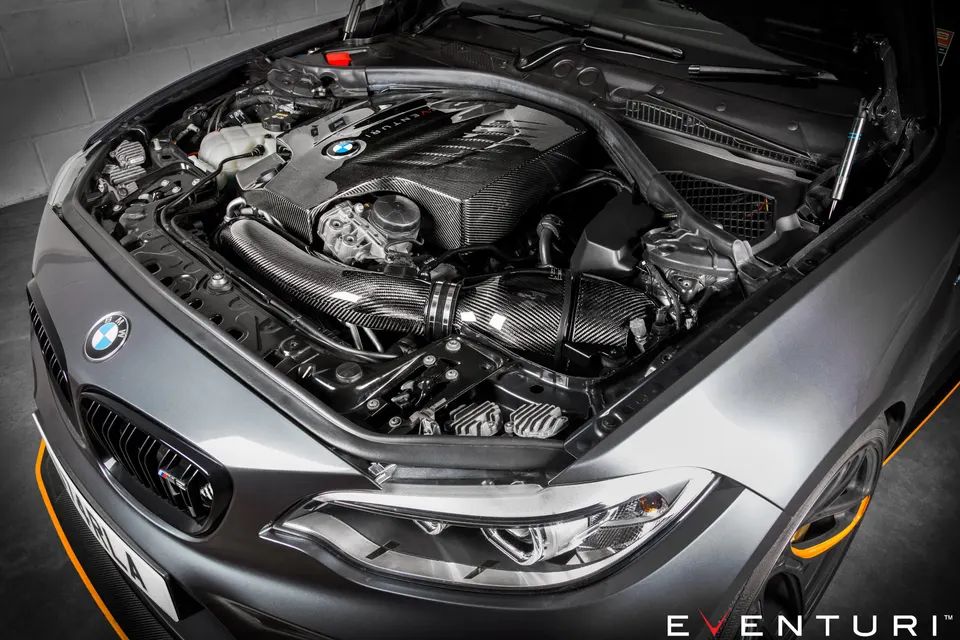

Megújított F22 N55/M2 Eventuri szívórendszerünk jól mutatja „teljes rendszer” elvünket. Egyensúlyt teremt a Venturi-ház akadálytalan levegőellátása és a légbeömlőnk, valamint az új zárt légcsatorna által biztosított bőséges hideglevegő-ellátás között. Az új zárt légcsatorna és hővédő lemez együtt távol tartja a motortér hőjét a szűrőtől, így a szívott levegő hőmérséklete a lehető legalacsonyabb marad. Minden részletet gondosan kidolgoztunk, a pre-preg karbon elemektől a precíz konzolokig. Ez a szívórendszer új mércét állít a tervezés és a kidolgozás terén az F22 és F87 platformon. Az N55 motoros M135i és M235i modellekbe is beépíthető.
Mitől más az Eventuri?
Az M2 Eventuri rendszer szabadalmaztatott Venturi-házat használ, amely aerodinamikailag hatékony áramlási utat biztosít a szűrőtől a légtömegmérő-csőig. Ez nem egy újabb kúpszűrő hővédő lemezzel, hanem egyedi kialakítás, amely a Venturi-hatásra épül. A szűrőház működéséről a Technológia oldalon olvashatsz bővebben.
Termékrészletek
Cikkszámok:
- EVE-N55V2-CF-INT : V2 BMW F87 M2, F2X M135i, M235i, F3X 335i, 435i karbon szívórendszer
- EVE-N55V2-KV-INT : V2 BMW F87 M2, F2X M135i, M235i, F3X 335i, 435i kevlár szívórendszer
Az Eventuri F87 M2, N55 szívórendszer számos alkatrészből áll, mindegyiket egy konkrét feladatra terveztük és a legmagasabb minőségben gyártjuk. Az alábbiakban bemutatjuk az egyes elemeket és a mögöttük álló tervezési elveket.

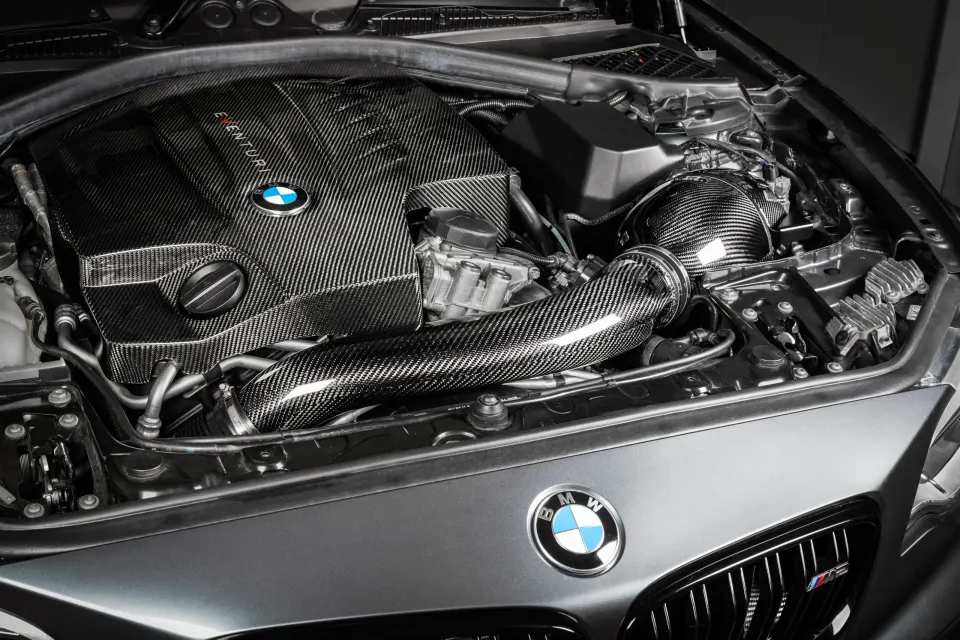

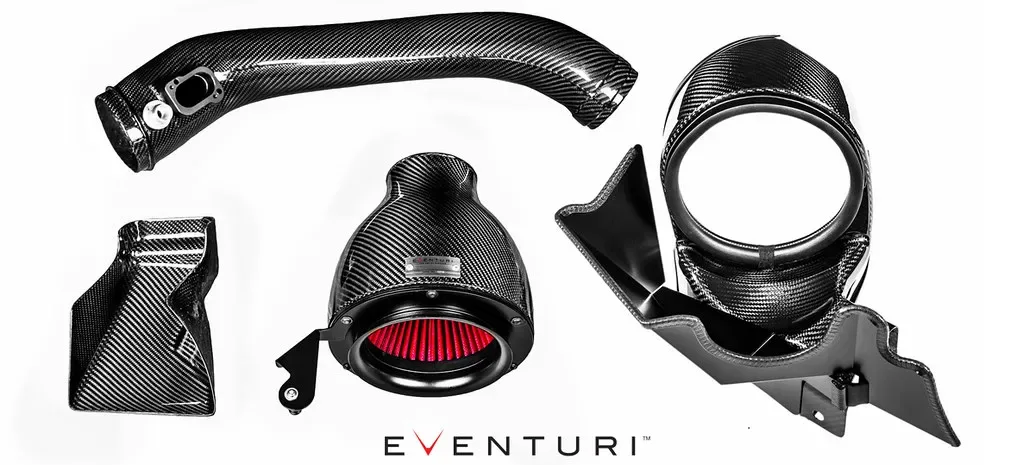

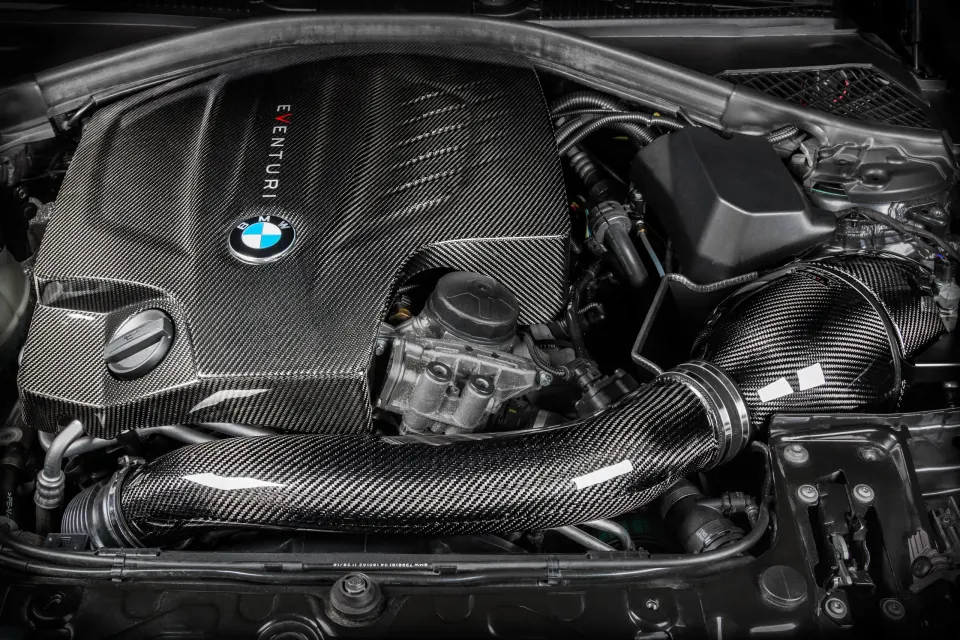

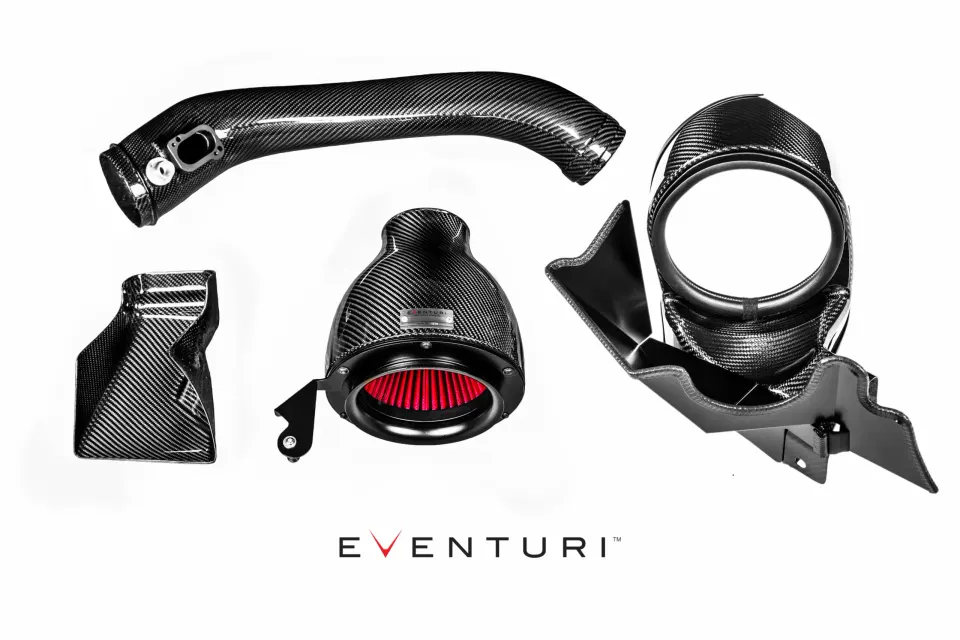

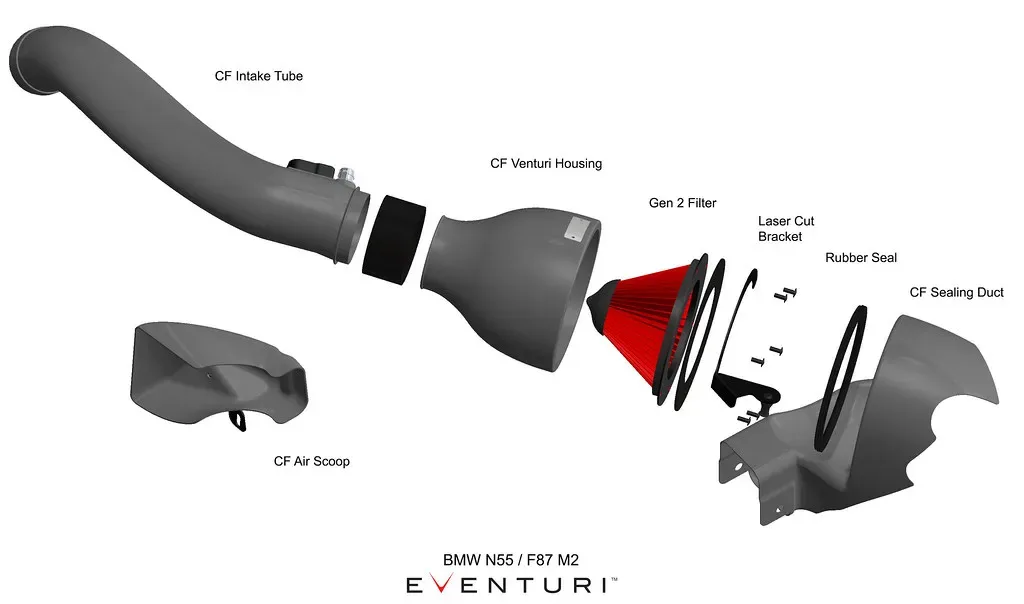

A megújított szívórendszer részei:
- Pre-preg karbon Venturi-ház
- Egyedi, nagy átáramlású, második generációs kúpszűrő
- Pre-preg karbon tömítő légcsatorna
- Pre-preg karbon szívócső integrált légtömegmérő-foglalattal
- Pre-preg karbon légbeömlő
- Lézervágott hővédő lemez
- Lézervágott rozsdamentes acél tartók
- Kiváló minőségű szilikon csatlakozók BMW-specifikációjú csőbilincsekkel

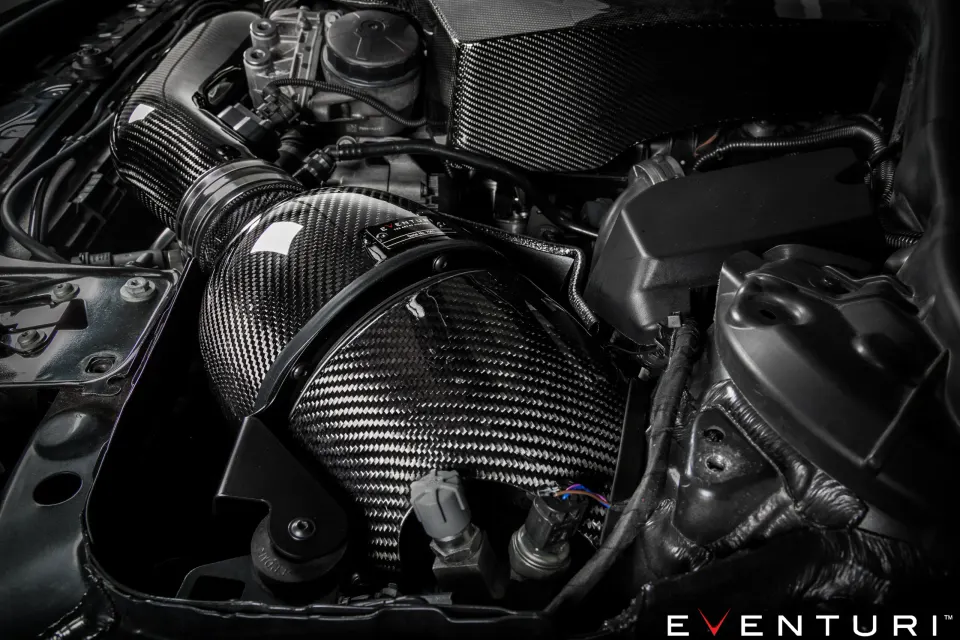

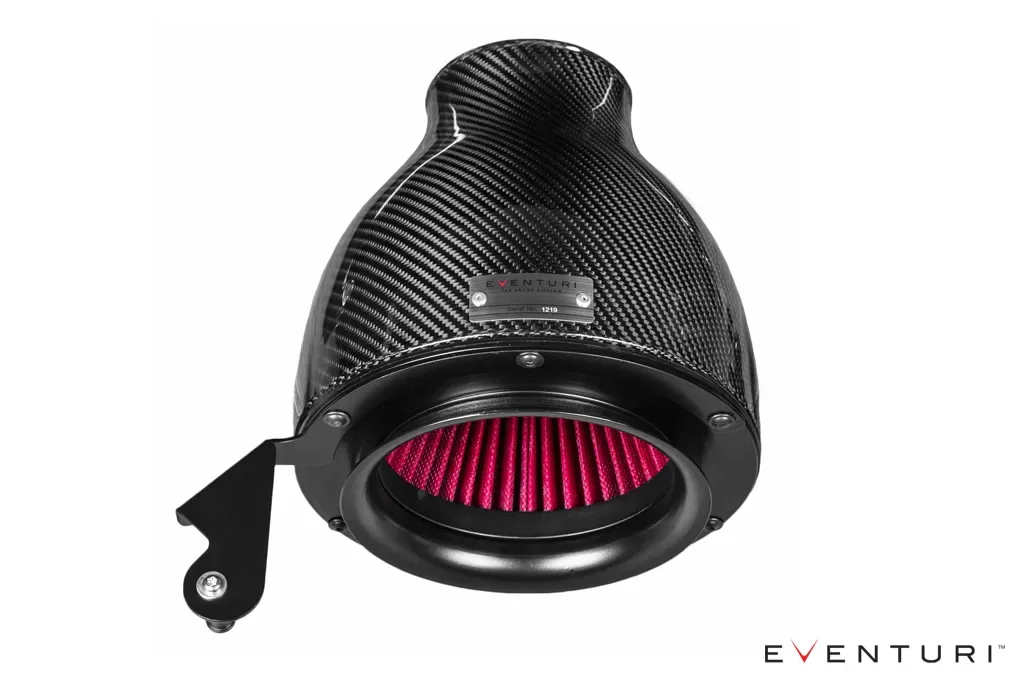

Karbon szűrőház-egység
A szűrőház egy nagy átáramlású szűrőből, alumínium gallérból, lézervágott tartóból és magából a karbon házból áll. A karbon ház körbeveszi a fordítva szerelt szűrőt, és egyenletesen vezeti a levegőt a szívócső felé. A keresztmetszet fokozatos szűkülése Venturi-hatást hoz létre: a levegő felgyorsul, miközben az áramlás egyenletes és örvénymentes marad. Úgy képzeld el, mint egy nagy szívótölcsért.
Az alábbi ábra szabadalmaztatott kialakításunkat hasonlítja össze egy hagyományos szívórendszerrel. A szűrőház működéséről a Technológia oldalon olvashatsz bővebben.

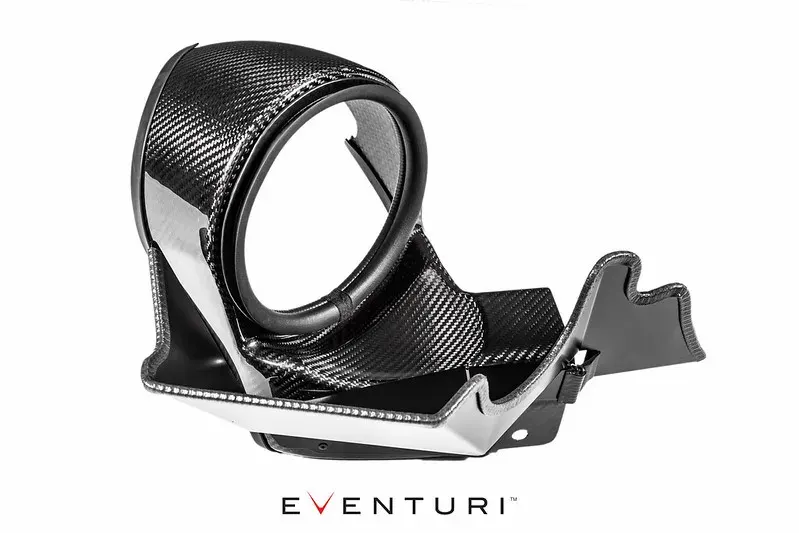

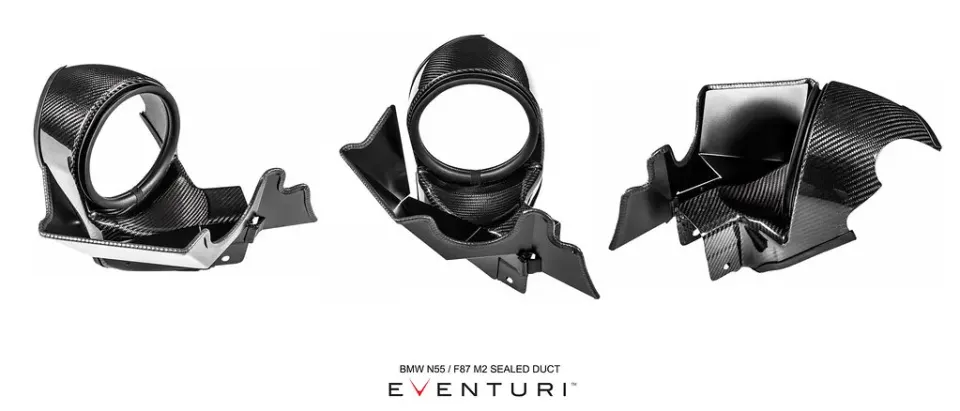

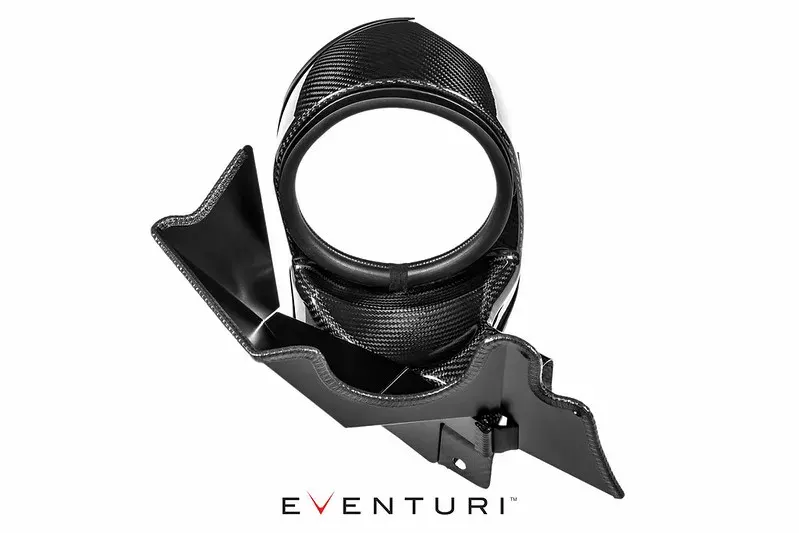

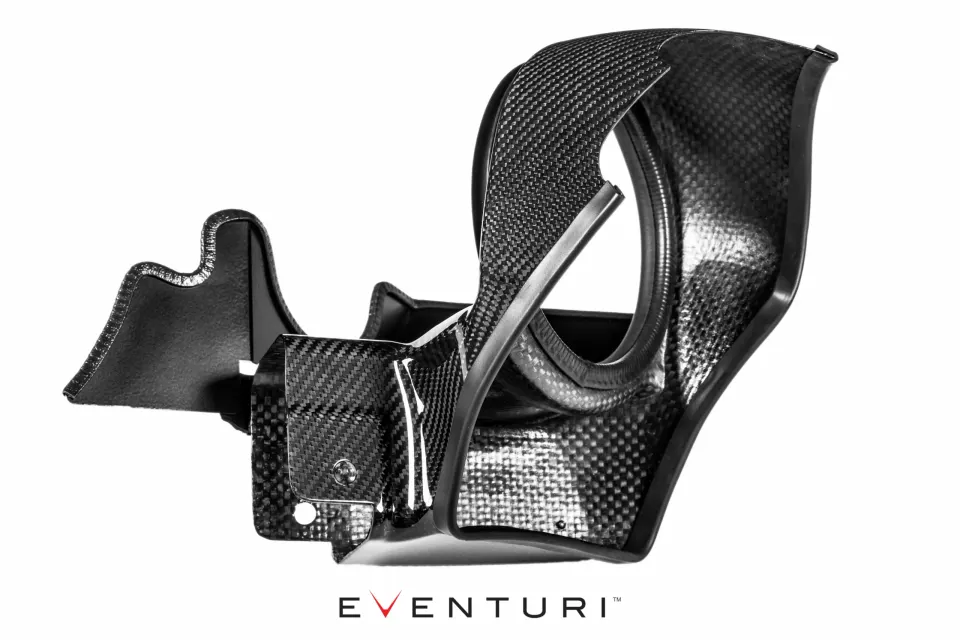

Karbon légcsatorna hővédő lemezzel
A szűrőház nyílása tömítetten illeszkedik ehhez az új karbon légcsatornához. A légcsatornát úgy terveztük, hogy ráüljön a gyári hideglevegő-csatornára, és a légbeömlőből érkező környezeti levegőt a szűrőbe vezesse. Elzárja a motortér hőjét, ugyanakkor a motortér hideg oldaláról, ahol a motorháztető a sárvédővel találkozik, még enged be némi levegőt.
Emellett az oldalán egy hővédő lemez is található, amely megakadályozza, hogy a hűtőből és a generátorból érkező forró levegő közvetlenül a karbon házra jusson. A lemez csökkenti a karbon ház közvetlen átmelegedését, így hozzájárul ahhoz, hogy alacsony maradjon a szívott levegő hőmérséklete.

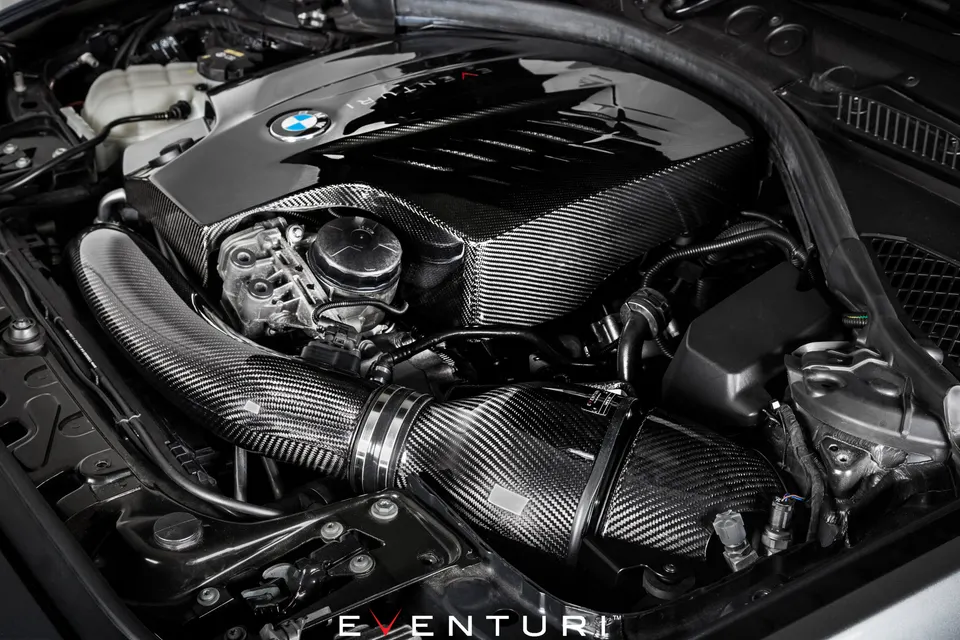

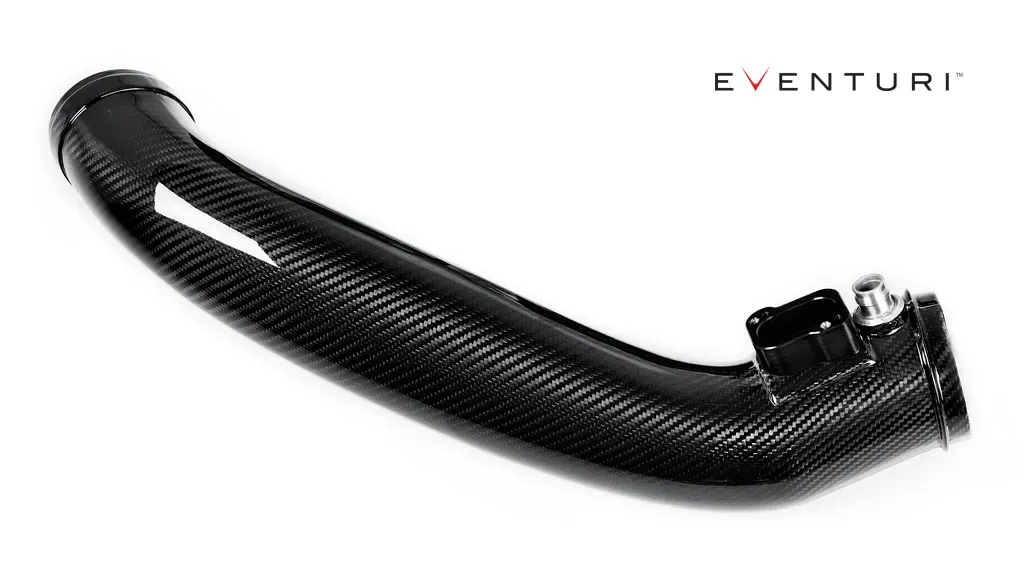

Karbon szívócső
Szívócsövünk 100%-ban pre-preg karbonból készül. Minden csőben alumíniumból CNC-vel megmunkált, integrált légtömegmérő-foglalat és szellőzőcsatlakozó található. A szívócsövet úgy terveztük, hogy a levegő egyenletes úton jusson el a szűrőtől a gyári turbócsőig. Hogy elférjen a ventilátorburkolat mellett, a keresztmetszetet fokozatosan alakítottuk körből oválissá, állandó keresztmetszet-terület mellett. Így az áramlás egyenletes és örvénymentes marad, a turbó pedig minimális ellenállással dolgozhat.

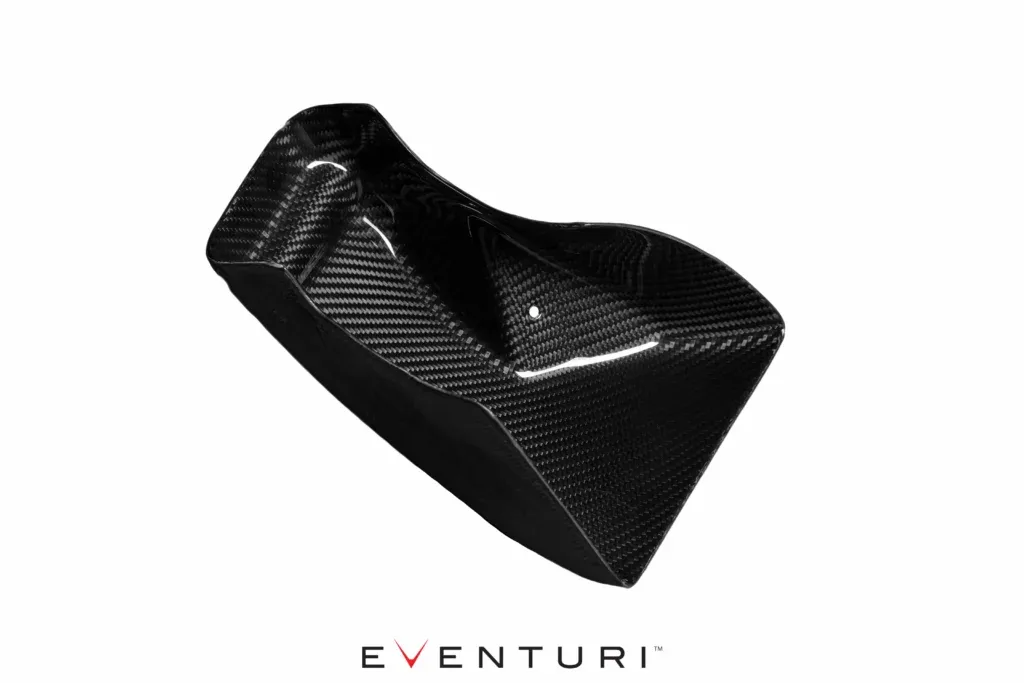

Karbon légbeömlő
A légbeömlőt úgy terveztük, hogy a lehető leghatékonyabban vezesse a beáramló levegőt a gyári légcsatorna-nyílásokhoz. Sok utángyártott légbeömlőn nagy, szinte a menetszélre merőleges sík felület van. Ez nem szerencsés, mert a levegő egyszerűen „nekiütközik” ennek a sík résznek, és örvénylés keletkezik.
Az Eventuri légbeömlők közvetlenül az első hűtőrácsok mögött helyezkednek el, hogy a lehető legtöbb levegőt fogják be, és folyamatos ívvel vezetnek a légcsatorna nyílásáig, így a levegő hatékonyan jut tovább. A szűrők hatékony hideglevegő-ellátása tervezésünk alapvető része. Néhány hővédő lemez önmagában nem akadályozza meg hatékonyan, hogy felmelegedett levegő jusson a szűrőkbe, hacsak a lemezek nem zárják légmentesen körbe a szűrőket.
